OTL Amplifier 4X

OTL STERO 4X

PotenteAffidabileFedele

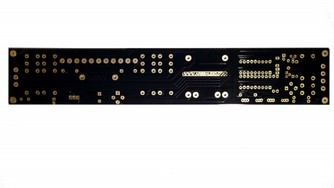

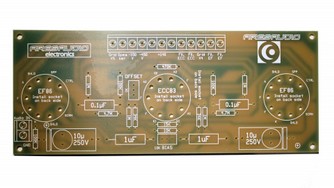

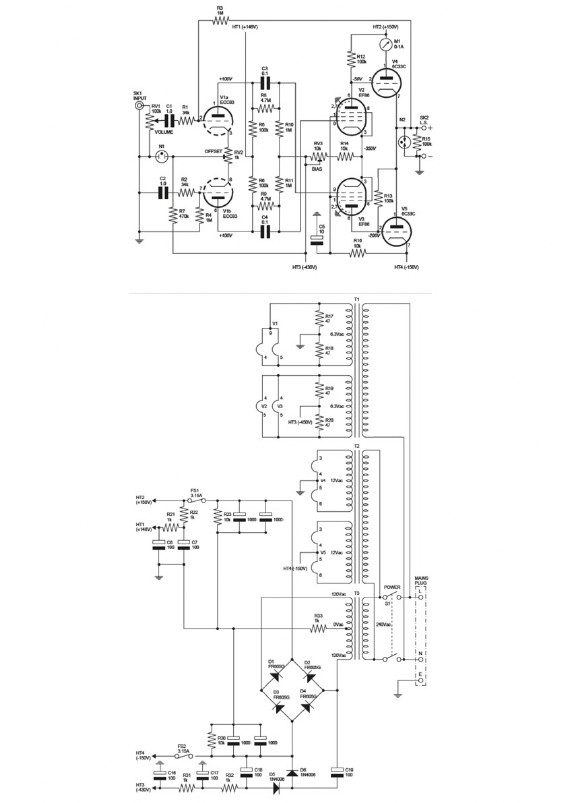

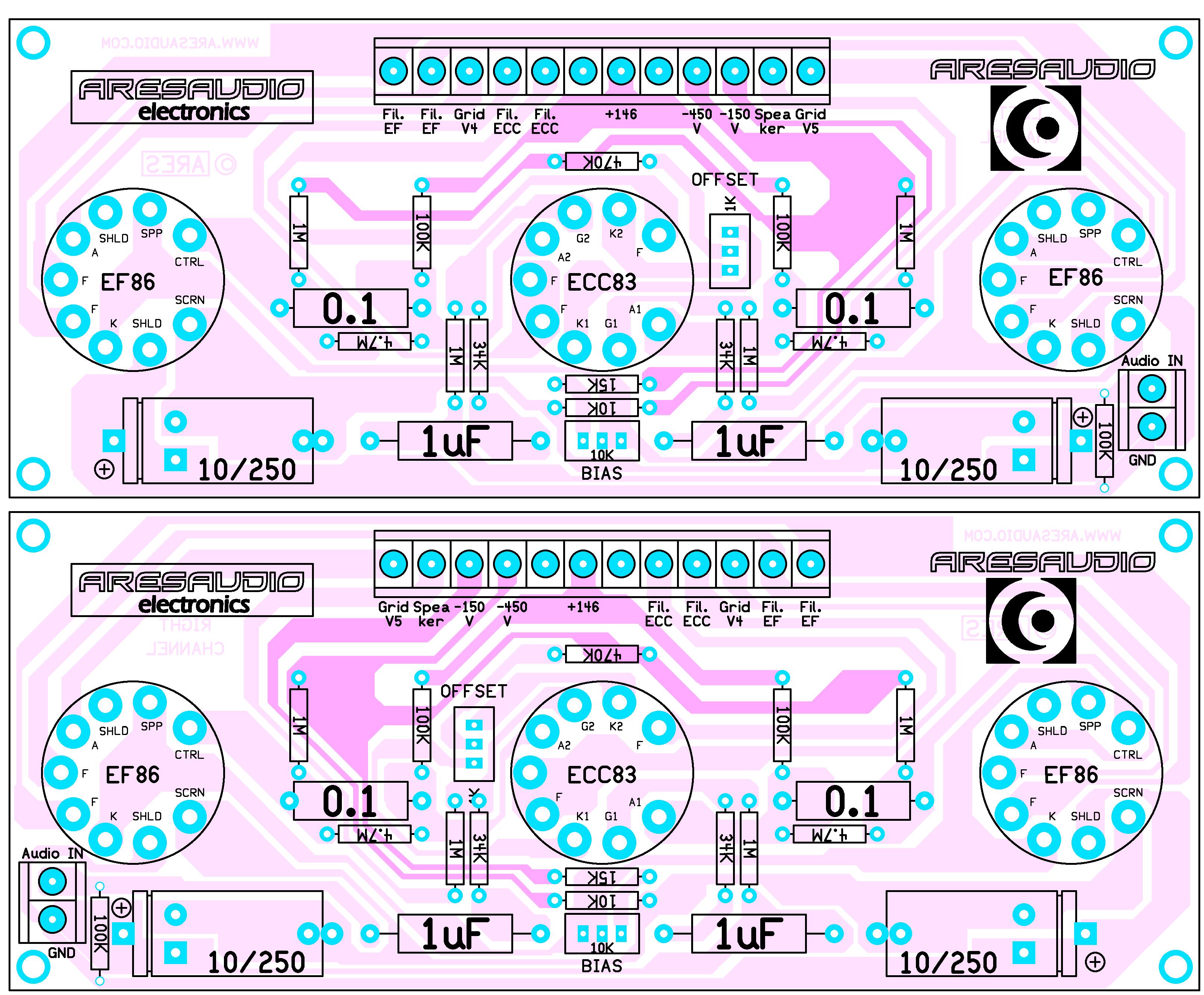

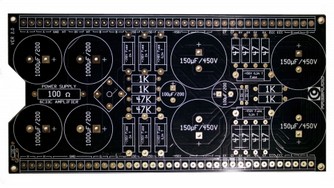

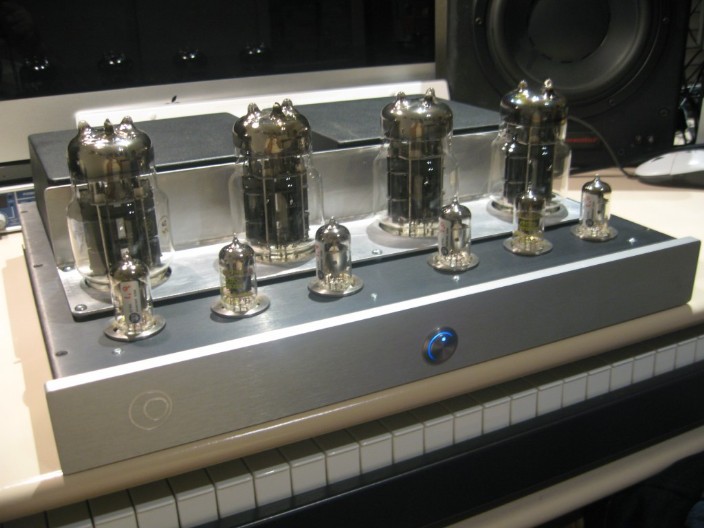

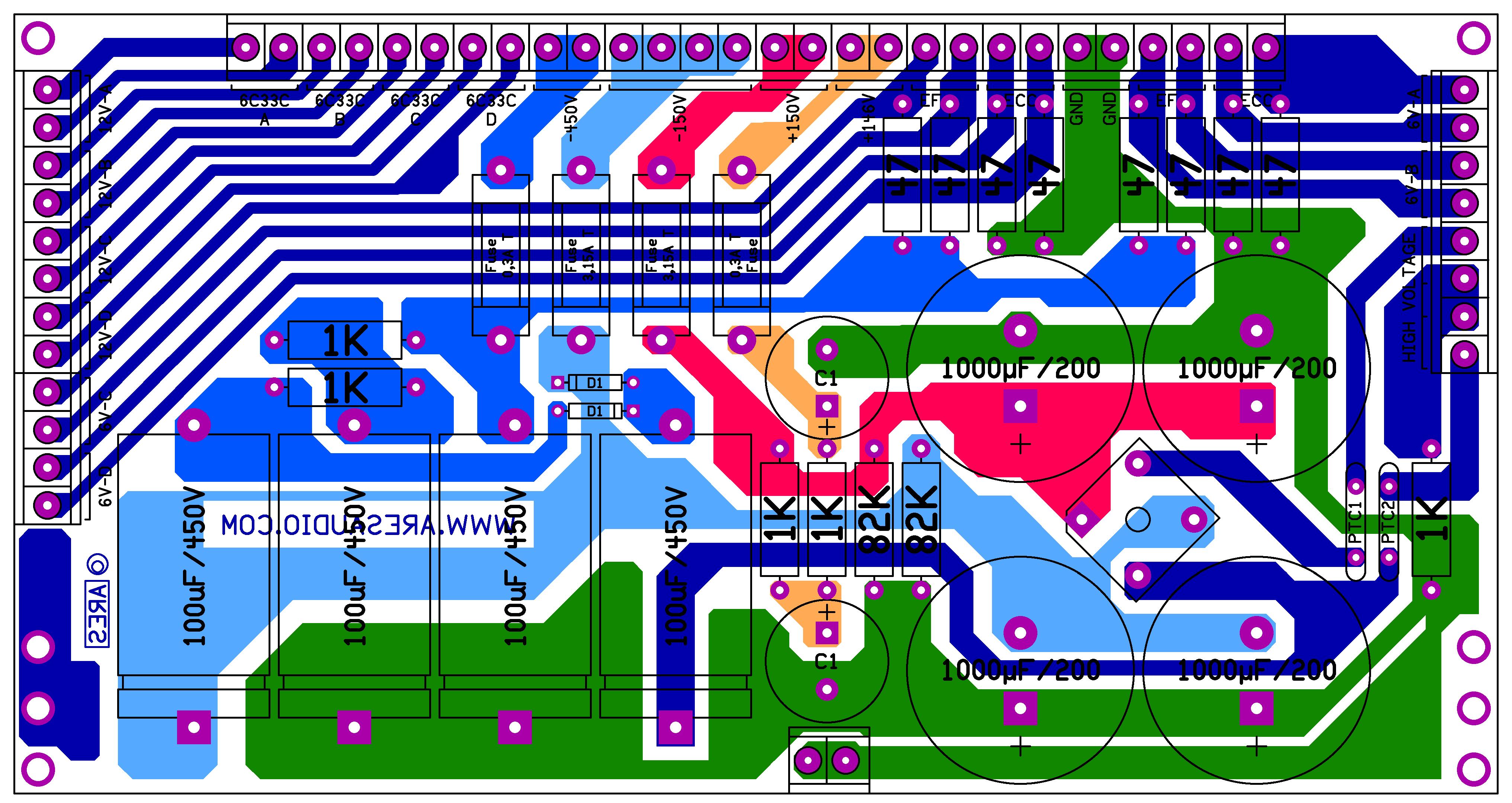

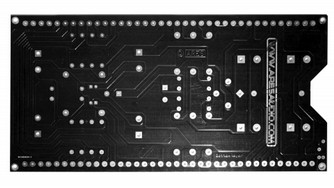

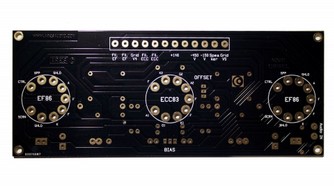

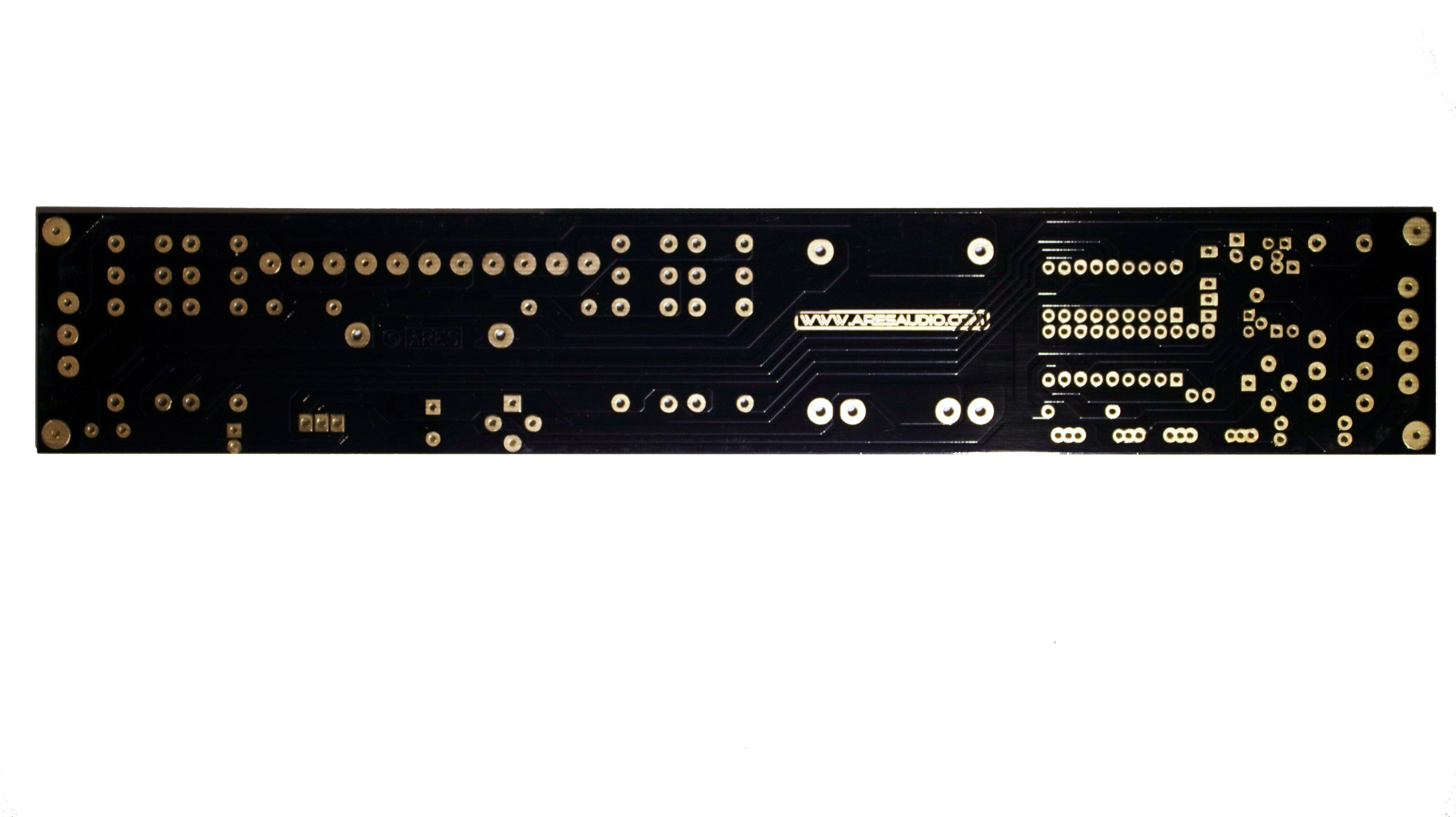

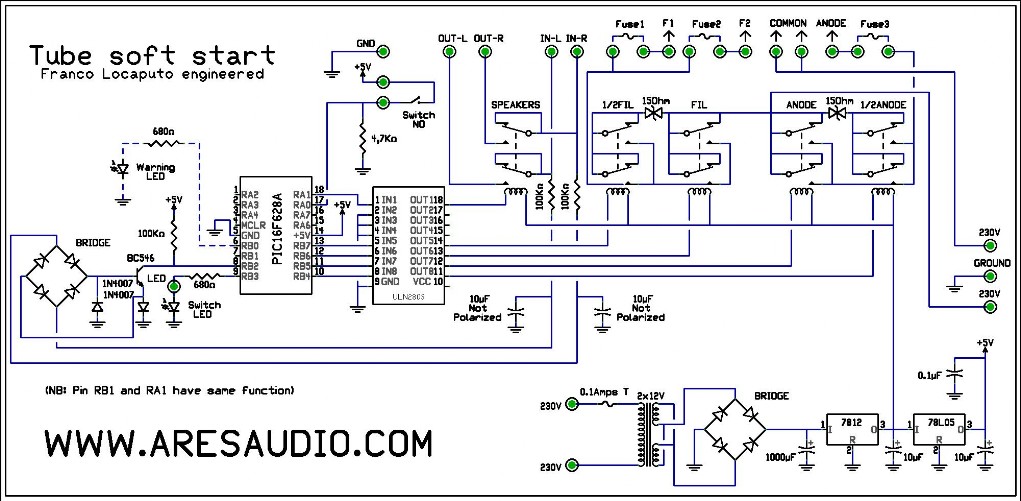

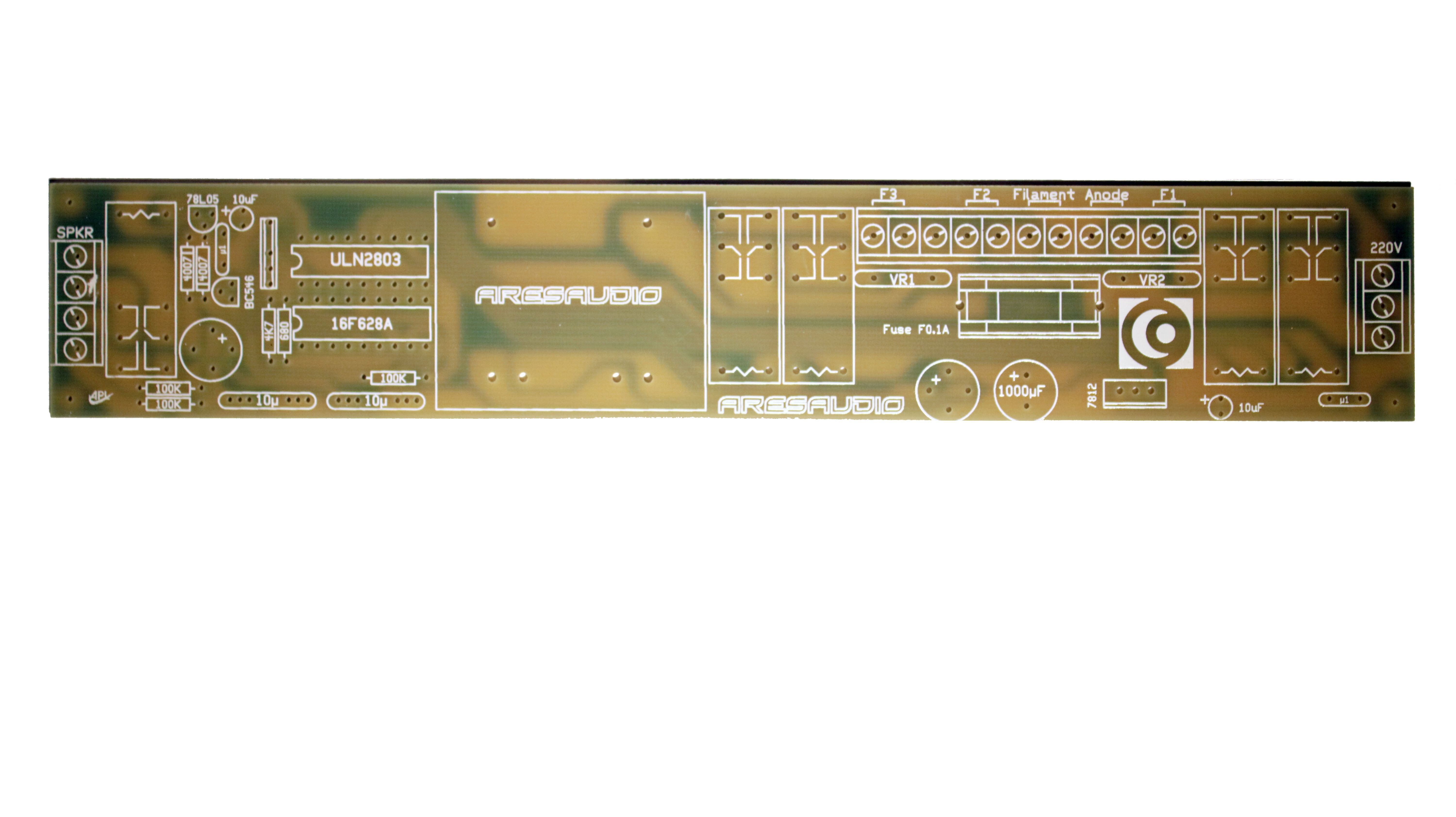

Finale di potenza audio OTL che utilizza 4 tubi 6C33C di fabbricazione Russa, lo stadio pre ha un tubo ECC83 e due EF86 come driver per lo stadio di potenza, lo schema è stato progettato da Tim Mellow e la potenza dichiarata è di 25W per canale su un carico di 8 Ohm e la distorsione si attesta sui 0,007% con un feedback di 26dB. A differenza dello schema originale sull'alimentatore sono state effettuate alcune modifiche come la sostituzione delle batterie dei 4 condensatori in serie per ramo sull'anodica (3400 uF totali) con un paio di condensatori in parallelo per ogni ramo per un totale di 4000uF inoltre su ogni fornitura di corrente è stato inserito un fusibile di protezione. In fondo pagina troverete un link dove potersi scaricare l'articolo originale tradotto in italiano. Per questo progetto sono stati realizzati PCB di alta qualità in FR4 da 2mm di spessore e con finitura gold immersion.

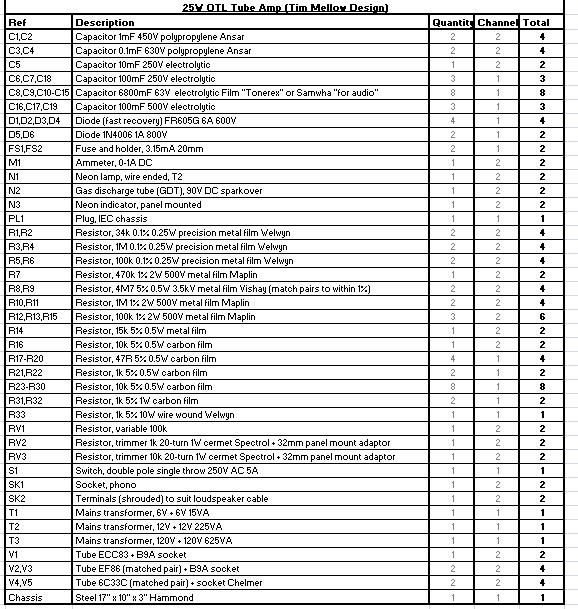

25W+25W - 8 Ohm model
